RAGN浮子流量计专门用于持续测量液体和气体。硼硅酸盐玻璃计量管颜色分明,易于读取刻度。RAGN标配内置316不锈钢接头和可选不锈钢、钛、PTFE或PVDF部件。RAGN的连接部件可选择NPT螺纹或法兰材质。

流体从计量管的底部流向顶部,因此需要垂直安装。实际流量如顶部的浮子位置所示,可直接从计量管上的刻度读取数据。

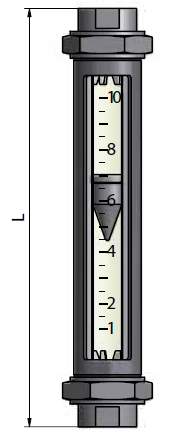

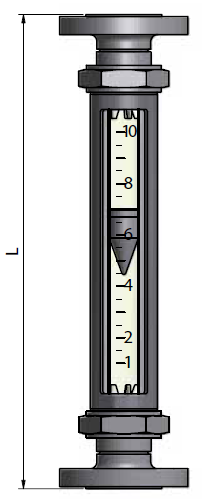

RAGN NPT RAGN Flange

过程连接内径ØD 尺寸“L”(毫米/英寸) 法兰型过程连接尺寸“L”(毫米/英寸)
1/2" 375 / 14.7475 / 18.7
3/4" 375 / 14.7475 / 18.7
1" 375 / 14.7475 / 18.7
1 1/2" 375 / 14.7475 / 18.7
2" 375 / 14.7475 / 18.7
2 1/2" 375 / 14.7475 / 18.7



过程连接材质:不锈钢
计量管长度: 300 mm / 11.81"
材质: 硼硅酸盐 (Duran 50)
浮子材质液体:不锈钢
气体:PTFE
正常运行条件最大16 bar / 232 PSIG
最大100°C / 212°F
测量量程10:1
测量精度
Acc. Directive VDI/VDE
3513, sheet 2
1.6% (qG=50%)
